Digitální drátový termostat duální STC-3008 s měřícím čidlem

Detailní popis produktu

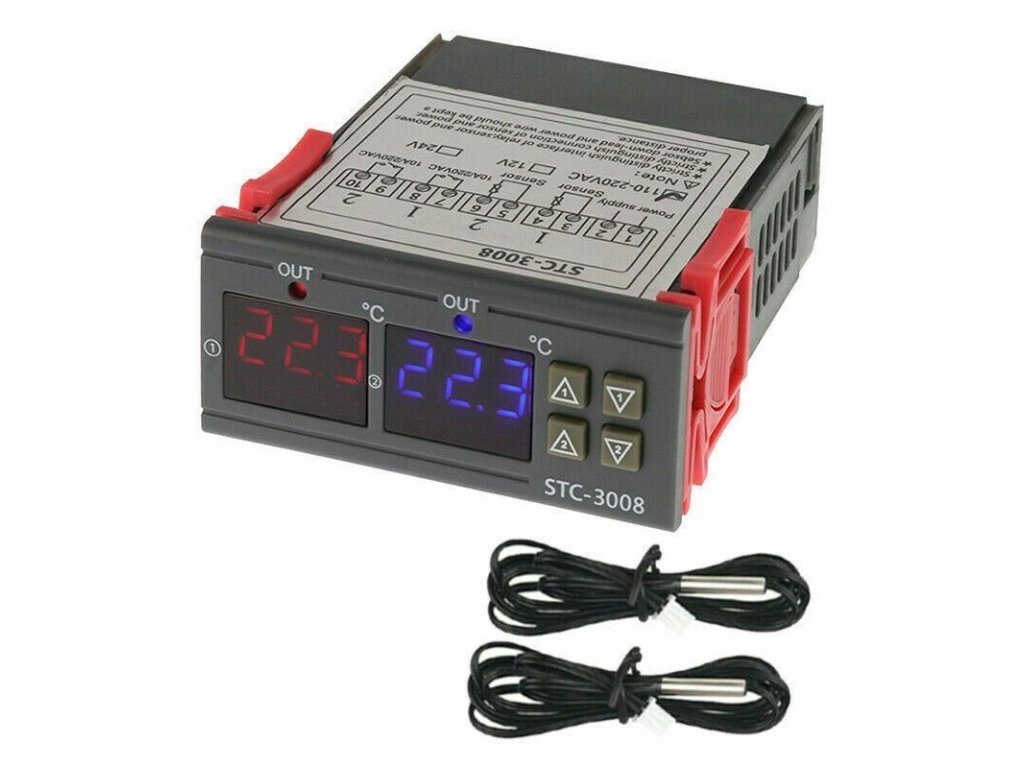

Duální digitální termostat se dvěma čidly STC-3008, drátový, pro teploty od -55 až do +120°C, napájení 230V

Malý duální termostat STC-3008 se dvěma externími teplotními sondami i výstupními relé. Je ideální volbou pro přesné a spolehlivé řízení teploty k ovládání spotřebičů určeného pro vytápění i chlazení. Duální termostat s dvěma externími teplotními sondami o délce 1 m a dvěma okruhy s výstupními relé. Umožňuje regulovat teplotu v rozmezí -55°C ~ 120°C s rozlišením 0.1°C. Duální displej pro zobrazení aktuální a požadované teploty.

Technické parametry:

• Napájení: 230VAC
• Příkon: 3W
• Nastavitelná teplota: –55°C ~ 120°C - do 99,9°C s rozlišením 0.1°C, 100–120°C s rozlišením 1°C
• Přesnost měření teploty: ±1%
• Teplotní čidla: odporové NTC, 10kohm, 0.5%, přívody 1m, vodotěsné
• Spínací kontakty relé: 230VAC 10A (odporová zátěž)
• Pracovní teplota: 0 ~ 60°C
• Rozměry: 75×34.5×85mm
• Montážní otvor: 71×29mm
• Hmotnost: 138g

Návod k použití:

Termostat umožňuje nastavení teplot T1 a T2 pro dva nezávislé okruhy, tzn. 2× T1 a T2, kde T1 je teplota, při které termostat sepne a T2 je teplota, při které termostat vypne. Sepnutí termostatu indikují LED diody OUT1 a OUT2.

Pro nastavení teploty T1 dlouze podržte ^1 nebo ^2 v závislosti na nastavení požadovaného okruhu 1 nebo 2. Jakmile displej začne blikat, šipkami lze upravit nastavení spínací teploty (přednastaveno 25°C). Pro nastavení teploty T2 dlouze podržte ˇ1 nebo ˇ2. Jakmile displej začne blikat, šipkami lze upravit nastavení vypínací teploty (přednastaveno 40°C).

Současným stiskem ^1 a ^2 v režimu nastavení lze dále upravit čas zpoždění zapnutí okruhu 1 (P0 na displeji) nebo okruhu 2 (P1na displeji) v intervalu 0–60min.(přednas­taveno 0min) a zvukový alarm vysoké teploty (P2) nebo nízké teploty (P3).

Napájecí napětí připojte na červený (+) a černý (-) vodič, 12V spotřebiče na žluté a černé vodiče.

Pracovní režimy: Oba okruhy lze nastavit rovněž inverzně, kdy je T1 > T2. Tím lze kombinací obou okruhů získat mnoho způsobů regulace, např. v určitém rozmezí teplot zapínat topení a v jiném rozsahu teplot zapínat chlazení.

-Režim topení (T1 < T2): Po zapnutí zařízení je výstup termostatu sepnutý, dokud měřená teplota nedosáhne úrovně T2. Jakmile měřená klesne na úroveň T1, výstup se znovu aktivuje.
-Režim chlazení (T1 > T2): Po zapnutí zařízení je výstup neaktivní, dokud měřená teplota nedosáhne úrovně T1. Poté se výstup aktivuje do doby, než naměřená teplota dosáhne úrovně T2.

Více viz přiložený návod k obsluze.
