Potrubní ventilátor Klimatom IRIS 100 T časový doběh

Detailní popis produktu

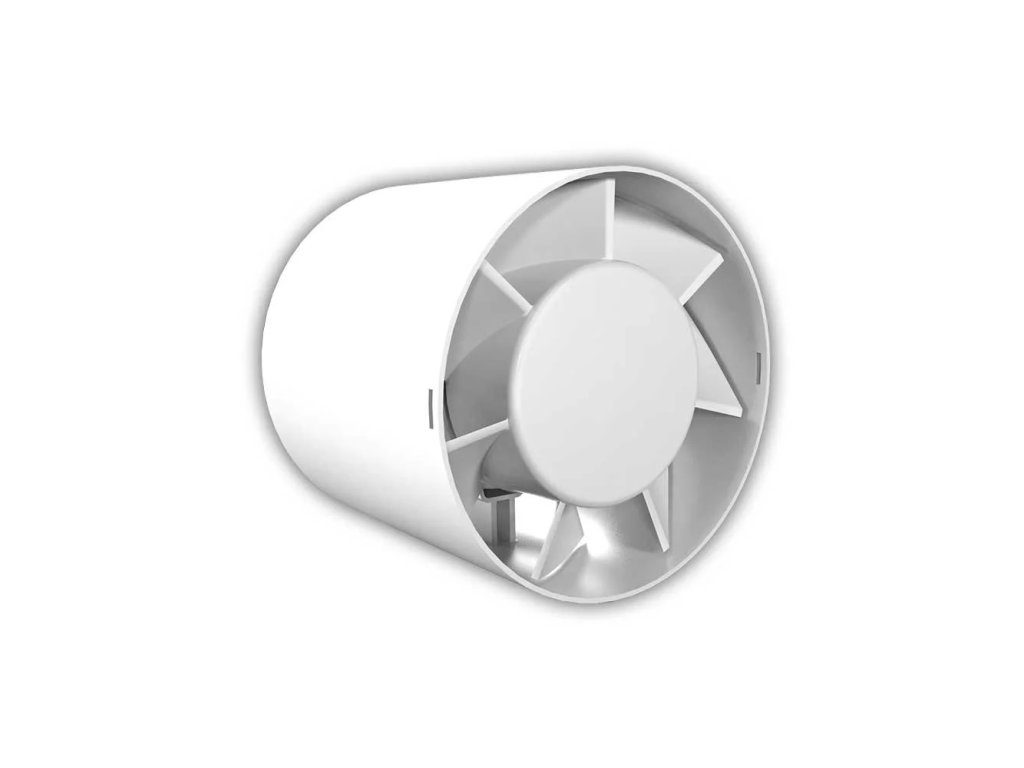

Axiální potrubní ventilátor Klimatom IRIS 100 T mm s časovým doběhem

Domovní axiální ventilátor do kruhového potrubí s kluznými ložisky Klimatom IRIS 100 T a časovým spínačem je vyrobený ze sněhobílé hmoty ABS, která je antistatická a lehce čistitelná.

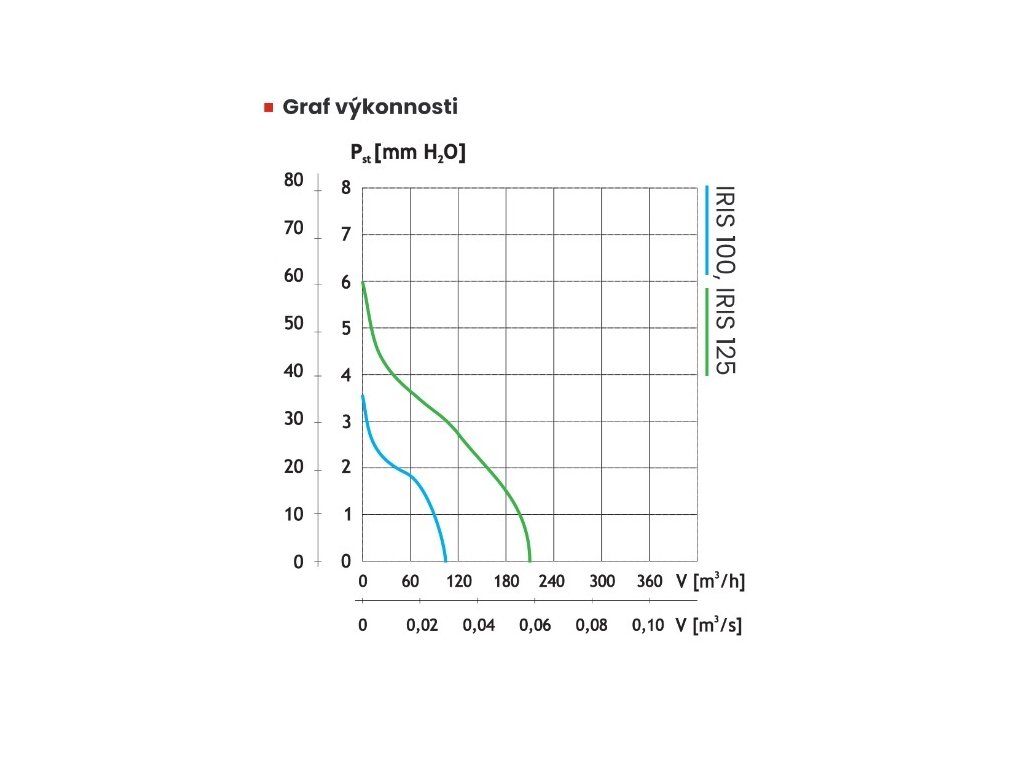

Ventilátor do potrubí IRIS 100 (98) mm je model v provedení s nastavitelným časovým doběhem od 30 sekund do 30 minut. Vrtule ventilátoru má speciálně tvarované lamely, které zvyšují výkon (110 m3/h) a statický tlak (35 Pa) a zároveň snižují hlučnost ventilátoru, která tak činí cca 39 dB. Krytí výrobku IP44.

Motor: Jednofázový asynchronní motor s ochranou proti přetížení. Motor má kluzná ložiska a stálou tukovou náplň pro celou dobu životnosti.

ČASOVÝ SPÍNAČ (TIMER) – POPIS FUNKCÍ: použitý nastavitelný časový spínač umožňuje plynulé nastavení doběhu od 30 sekund do 30 minut pomocí otáčení trimru na desce plošných spojů. Zároveň tato verze umožňuje zvolit režim sepnutí a to přesunutím klemy na desce plošných spojů a zvolit jednu ze tří variant:

Mod A – Ventilátor se sepne v momentě zapnutí vypínače (přivedení napětí na svorku T). Po vypnutí vypínače (na svorce T není žádné napětí), ventilátor ještě pracuje po nastavený čas doběhu.
Mod B – Ventilátor sepne teprve po vypnutí vypínače (na svorce T není žádné napětí) a pracuje po nastavený čas.
Mod C – Ventilátor startuje se zpožděním cca 1 minuty (přivedení napětí na svorku T) a po vypnutí vypínače (na svorce T není žádné napětí) ventilátor ještě pracuje po nastavený čas doběhu. V tomto nastavení, jestli dojde k vypnutí napájecího napětí na svorku T dříve než za 1 minutu, ventilátor nezačne pracovat.

Výběr modu A, B nebo C se provádí za pomocí svorky, která se nachází na desce plošných spojů. Přemístěním svorky označené číslicemi 1, 2 a 3 nebo jejím sejmutím, zajistíte změnu sepnutí časového spínače.
Svorka spojuje kontakty 1 a 2 – mod A. (výrobní nastavení)
Svorka spojuje kontakty 2 a 3 – mod B.
Sejmutí svorky – mod C.

Použití: Ventilátor je ideální pro krátké vzduchové rozvody nebo pro ventilaci přes stěnu. Použití pro větrání koupelen, kuchyní, toalet nebo sklepů a jiných menších prostor.

Montáž: Ventilátor lze montovat jak do stěny, tak do stropu. Svým provedením je ventilátor určený k instalaci přímo do potrubí o průměru 100 mm. Ideální pro odsávání přes zeď nebo pro kratší potrubí o délce maximálně do 3 metrů.

Technické parametry:

• Provedení: základní
• Průměr: 100 (98 mm)
• Průtok vzduchu: 110 m3/h
• Statický tlak: 35 Pa
• Akustický tlak: 39 dB (A)/1m
• Příkon: 12 W
• Napájení: 230V/50Hz
• Otáčky: 2450 ot. /min.
• Proud: 0,07 A
• Provozní teplota: max. 40 °C
• Kuličková ložiska: ne
• Časovým doběh: ano
• Čidlo vlhkosti: ne
• Krytí: IP44
• Hmotnost: 0,54 kg
• Materiál: ABS plast
• Barva: bílá
