Revizní dvířka do fasády RDSf 500x500x15 H2O-12,5mm na kličku pantová

Detailní popis produktu

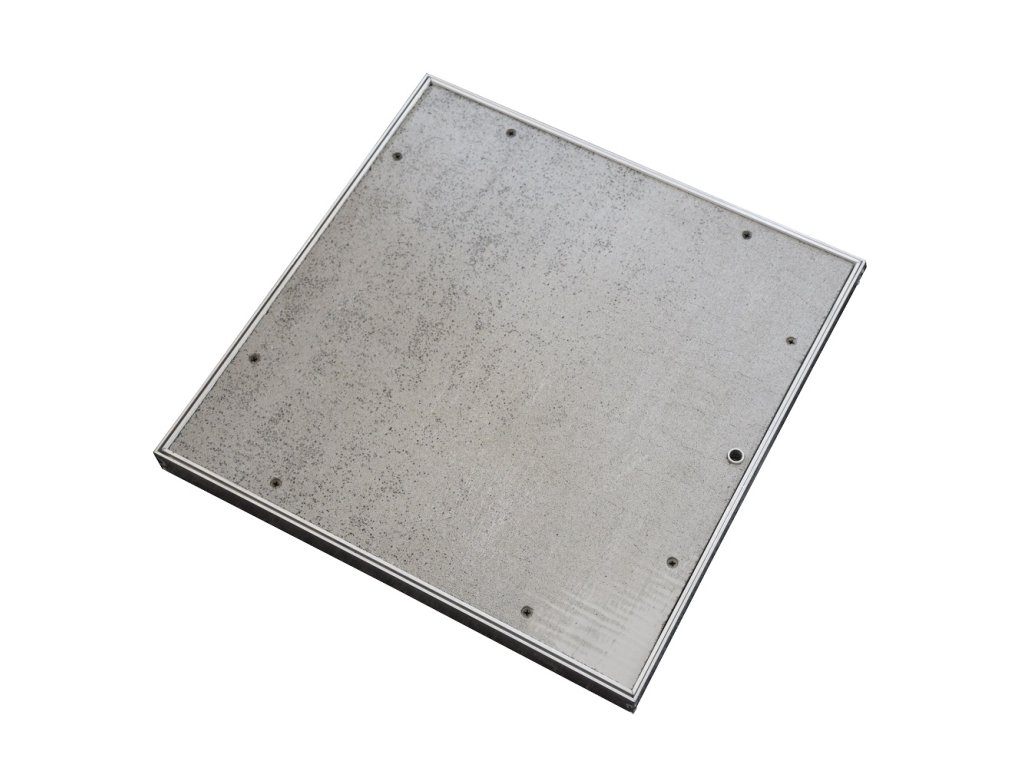

Fasádní revizní dvířka do zateplení RDSf 500x500x15 H2O, pantová, zavírání na kličku

Fasádní dvířka jsou určena pro zateplení budovy. Konstrukce (rám) dvířek je vyrobena z hliníkových profilů. Vnitřní křídlo je vyplněno cementovláknitou deskou Powerpanel H2O (Fermacell) tl. 12,5mm. Zavírání a otevírání vnitřního křídla je zajištěno pomocí zámku klička (čtyřhran). Klička pro otevírání je součástí dodávky.

Pantové provedení vnitřního křídla umožňuje bezpečné a pohodlné otevírání, přičemž zajišťují dostatečný volný průlez. Vnitřní křídlo je vybaveno gumovým těsněním, které po uzavření brání průniku chladu. Díky praktickému provedení na pant není nutné dvířka při revizi vyjímat – přístup k otvorům je rychlý a jednoduchý.

Otevírání nebo zavírání pomocí čtyřhranného klíče se západkou funguje tak, že se čtyřhranný klíč zasune do otvoru v křídle dvířek a otočením dojde k odjištění či zajištění západky v rámu. Bezpečný mechanismus, který zajišťuje snadné otevření i uzavření.

Dvířka jsou vhodná na revizní a servisní přístup k vytápění, klimatizacím nebo uzávěrům vody, plynu apod.

Montáž revizních dvířek do fasád:

• Do polystyrenu si rozkreslete celkový rozměr vnějšího křídla (Š x V x H) - s tolerancí 6 - 8 mm z každé strany jak na svislé tak na vodorovné straně - vzniklá mezera mezi polystyrenem a rámem bude později zapěněna PUR pěnou

• Dle rozkreslení vyřízněte otvor v polystyrenu

• Do otvoru vložte vnější rám dvířek a zafixujte pomocí klínků

• Vnější rám po celém obvodě zapěňte PUR montážní pěnou

• Po jejím vytvrzení ořízněte přebytky pěny

• Kolem vnějšího rámu nyní natáhnětě sklotextilní mřížku (perlinku) až k hraně rámu a zároveň na desku vnitřního křídla.

• Aplikujte fasádní stěrku na fasádu kolem vnějšího rámu dvířek a zároveň na desku vnitřního křídla

• Po natažení stěrky očistěte venkovní rám a vnitřní křídlo tam, kde byl zašpiněn od stěrky, především v místech, kde je mezi rámy spára

• Po zaschnutí fasádní stěrky nasaďte vnitřní křídlo do vnějšího rámu, zavřete a zajistěte kličkou, případně pojistným lankem

Poznámky k montáži:

• Při montáži přesaďte pohledovou stranu vnějšího rámu přes fasádu dle hrubosti stěrky, aby po jejím natažení byla fasáda zároveň s hranou pohledové strany.

• Vnitřní křídlo v tl. 15 mm je vyplněno deskou tl. 12,5 mm – 2,5 mm zbývá na perlinku a fasádní stěrku

Technické parametry:

• materiál: hliník, cementovláknitá deska Fermacell Powerpanel H2O

• barva: šedá

• montáž: na fasádu do zateplení (polystyren) nebo do zdiva

• otevírání: pant

• otevírací mechanismus: čtyřhranný klíč (západka)

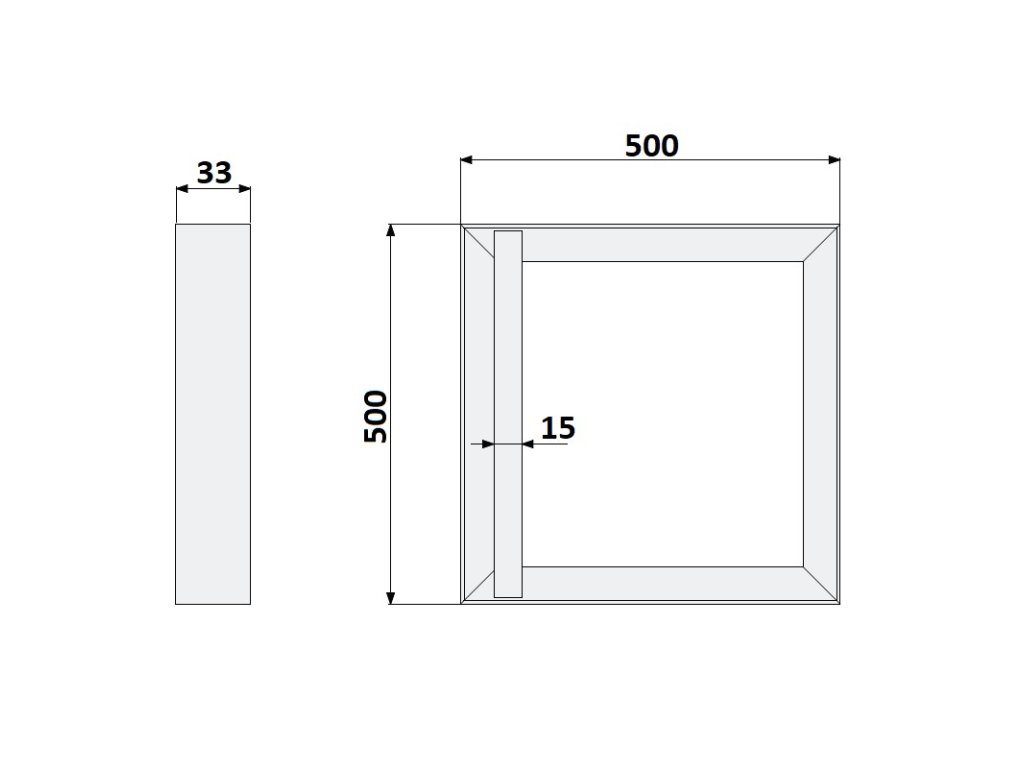

• vnější rozměr: 500 x 500 x 33 mm

• vnitřní rozměr (čistý průlez): 430 x 445 mm

• těsnění: ano, gumové
