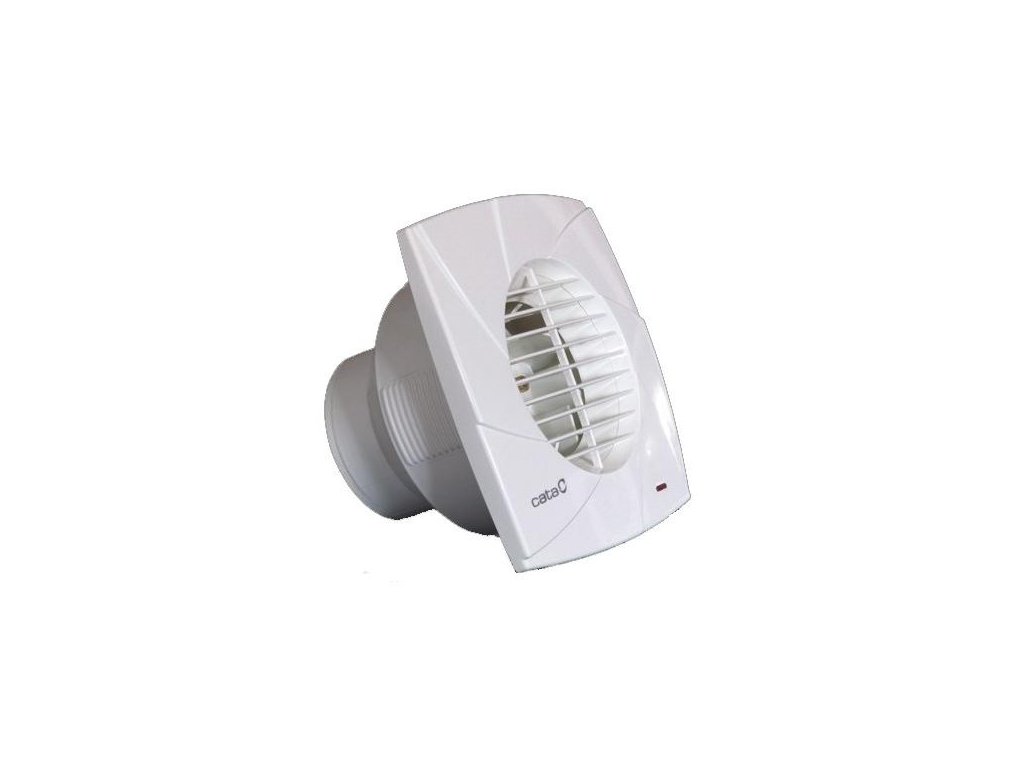

Ventilátor Cata CB-100 PLUS T

Detailní popis produktu

Radiální ventilátor CATA CB-100 PLUS T s časovým doběhem s nastavitelným v rozmezí 3-15 minut, se zpětnou klapkou. Ventilátor je vhodný pro potrubí o délce až 13 m. Výkon ventilátoru je 130m3/h. Možnost instalace ventilátoru na zeď nebo do stropu. Klasický design, vestavné provedení s nízkou nasávací mřížkou, integrovaná zpětná klapka, antivibrační podložka. Ventilátory CATA CB-100 PLUS T jsou určeny k odsávání vzduchu z bytových a nebytových prostor, jako jsou kuchyně, koupelny, toalety, WC, kanceláře, prodejny, garáže, sklady, restaurace a pod.

POUŽITÍ:
Odsávání do potrubí s max. délkou 13 m. Ventilátory lze montovat jak ve svislé, tak i v horizontální poloze. Ventilátor je určen pro provoz ve vnitřním základním prostředí s okolní teplotou od 0 do +40°C, pro dopravu čistého vzduchu bez prachu, mastnost, chemických výparů a dalších znečištění. Dále je nutné zajistit, aby ventilátor nenamrzal a nestékal do něj kondenzát vody z potrubí.

SKŘÍŇ:
Skříň a čelní kryt jsou zhotoveny z mechanicky odolného termoplastu ABS bílé barvy s vysokou barevnou stálostí. Na spodní hraně je čelní kryt zajištěn jedním šroubem.

OBĚŽNÉ KOLO:
Radiální oběžné kolo je vyrobeno z ABS.

MOTOR:
Asynchronní s kotvou nakrátko. Je vybaven kluznými ložisky s tukovou náplní pro celou dobu životnosti a axiálním ložiskem pro horizontální montáž. Motor je opatřen jednorázovou tepelnou pojistkou proti přetížení. Pracovní teplota je max. 40°C. Stupeň krytí je IPX4. Napájení 230 V / 50 Hz.

SVORKOVNICE:
Svorkovnice je přístupná po odšroubování zajišܙovacího šroubu a po sejmutí čelní krytu. Jednotlivé svorky jsou označeny:

N – nulový vodič
L – fáze
T – ovládací fáze (modely T a H) !

OVLÁDACÍ PRVKY:
Pod krytem jsou rovněž přístupné ovládací prvky pro nastavení požadovaného zpoždění doběhu a požadované vlhkosti (u modelů s příslušnou výbavou).

VÝBAVA:
Model s označením T jsou vybaveny doběhovým časovačem s nastavením doby doběhu v rozmezí 3 - 15 min. (červené točítko).

SMĚR PRŮTOKU:
Směr průtoku odsávaného vzduchu je od mřížky čelního krytu k zadnímu výfukovému hrdlu. Změna směru průtoku není možná.

ZPĚTNÁ KLAPKA:
Ventilátor je opatřen zpětnou klapkou pro zabránění pronikání vzduchu z odtahového potrubí zpět do místnosti v době nečinnosti ventilátoru.

HLUK:
Hladina hluku 49dB je měřena ve vzdálenosti 2 m v ose sání při plném chodu ventilátoru.

MONTÁŽ:
Ventilátory lze montovat jak na zeď, tak i do stropu. Ventilátor má pro tento způsob montáže pod čelním krytem čtyři otvory v rozích skříně. Součástí balení jsou i hmoždinky a vruty.

UPOZORNĚNÍ:

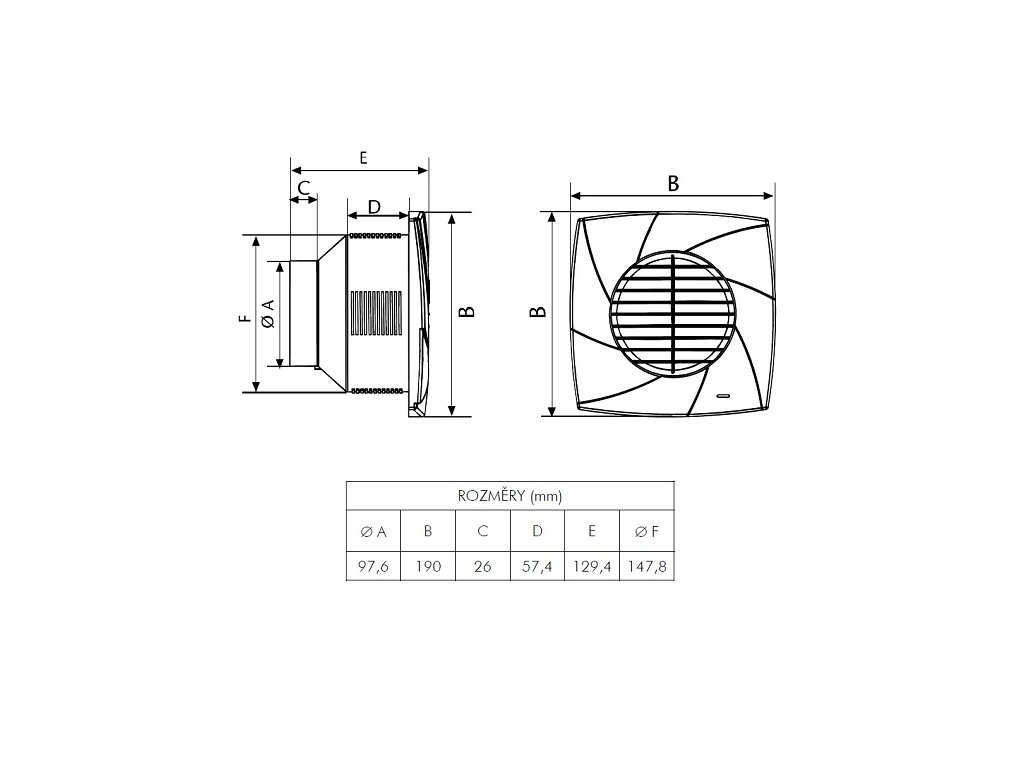

Při návrhu odtahového potrubí je třeba vzít v úvahu, že ventilátor této řady je vestavný, a že pro montáž potřebuje do hloubky 100 mm potrubí o průměru (světlosti) 150 mm. Toto potrubí může být v uvedené hloubce zredukováno na průměr 100 mm.

ÚDRŽBA:
Čelní kryt lze po odšroubování zajišܙovacího šroubu sejmout a opláchnout pod tekoucí vodou. Vzhledem k tomu, že při sejmutí čelního krytu dochází k odkrytí svorkovnice, je nutné ventilátor nejprve odpojit od elektrického rozvodu vypnutím jističe.

Technické parametry:

• Průměr odtahu: 100 mm
• Barva: Bílá
• Příkon motoru: 25 W
• Otáček/min.: 2300
• Max. sací výkon: 130 m³/hod
• Max. tlak: 127 Pa
• Max. délka odtahu: 13 m
• Hlučnost - 2 m: 49 dB(A)
• Stupeň krytí: IPX4
• Výbava: Doběhový časovač 3-15 min.
• Zpětná klapka: Součástí
• Montážní poloha: Na zeď i do stropu
