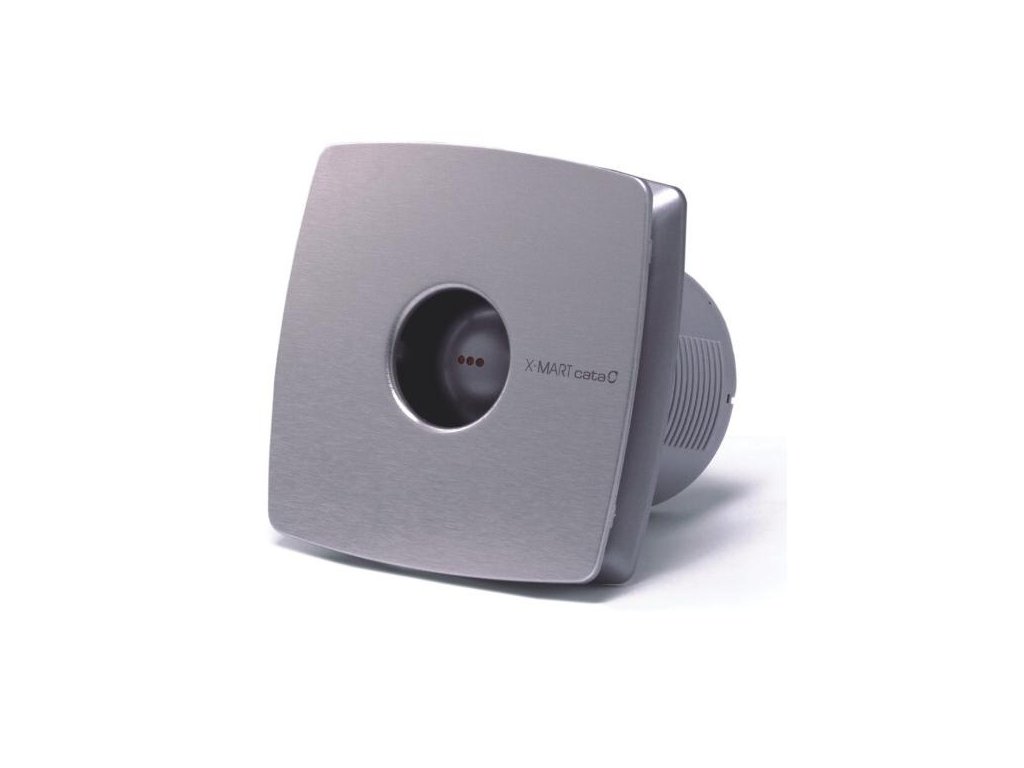

Ventilátor Cata X-MART 10 INOX

Popis :
Axiální ventilátory Cata X-MART jsou zcela nové konstrukce a designu. Vyznačují se velmi nízkou provozní hlučností, snadnou montáží a snadnou údržbou.
POUŽITÍ :
Odsávání přes zeď nebo přes okno (po zakoupení okenní soupravy) nebo do kratších potrubí s nízkou tlakovou ztrátou. Ventilátory lze montovat jak ve svislé, tak i v horizontální poloze. Ventilátor je určen pro provoz ve vnitřním základním prostředí s okolní teplotou od 0 do +40°C, pro dopravu čistého vzduchu bez prachu, mastnost, chemických výparů a dalších znečištění. Dále je nutné zajistit, aby ventilátor nenamrzal a nestékal do něj kondenzát vody z potrubí.
SKŘÍŇ:
Skříň a čelní deska je zhotovena z mechanicky odolného termoplastu ABS bílé barvy s vysokou barevnou stálostí. U provedení INOX je skříň šedá a čelní deska je přeplátovaná kartáčovaným nerez plechem.
OBĚŽNÉ KOLO:
Axiální oběžné kolo je vyrobeno z ABS.
MOTOR:
Asynchronní s kotvou nakrátko. Je vybaven kluznými ložisky s tukovou náplní pro celou dobu životnosti a axiálním ložiskem pro horizontální montáž. Motor je opatřen jednorázovou tepelnou pojistkou proti přetížení. Pracovní teplota je max. 40°C. Stupeň krytí je IPX4. Napájení 230V/50 Hz.
SVORKOVNICE:

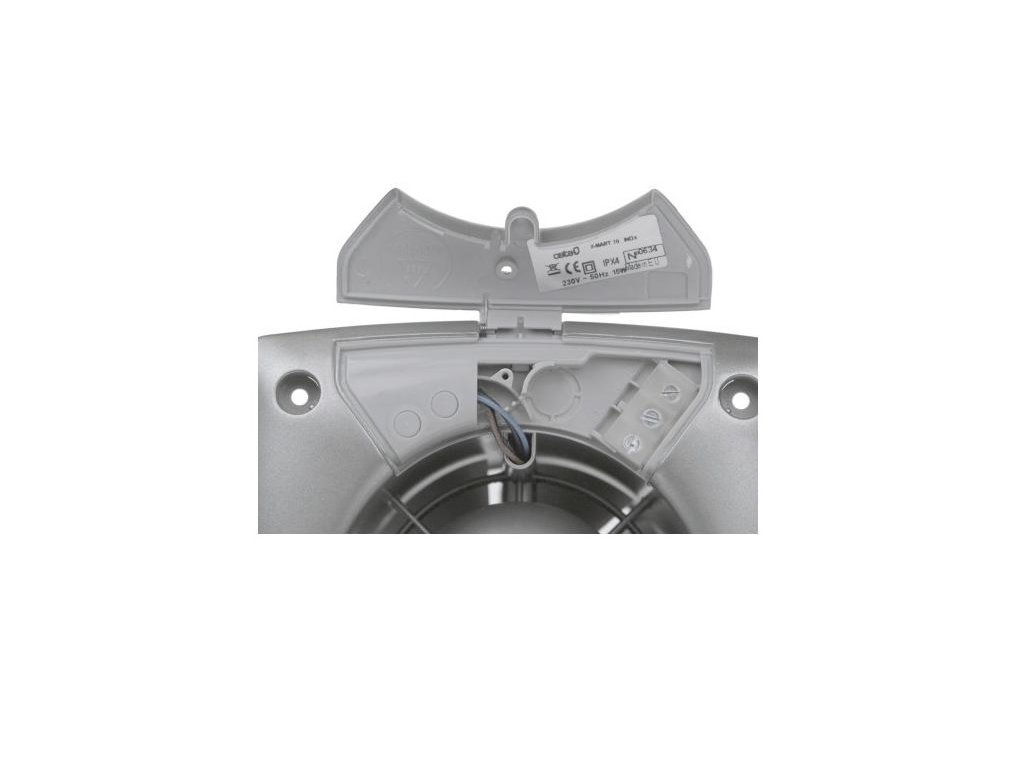

Svorkovnice je přístupná po sejmutí čelní desky a odklopení krytu svorkovnice. Jednotlivé svorky mají písmenné označení:
N – nulový vodič
L – fáze
SL – ovládací fáze (modely T a H)
OVLÁDACÍ PRVKY:
Pod krytem jsou rovněž přístupné ovládací prvky pro nastavení požadovaného zpoždění doběhu a požadované vlhkosti (u modelů s příslušnou výbavou).
SMĚR PRŮTOKU:
Směr průtoku odsávaného vzduchu je od čelní desky k zadnímu výfukovému hrdlu. Změna směru průtoku není možná.

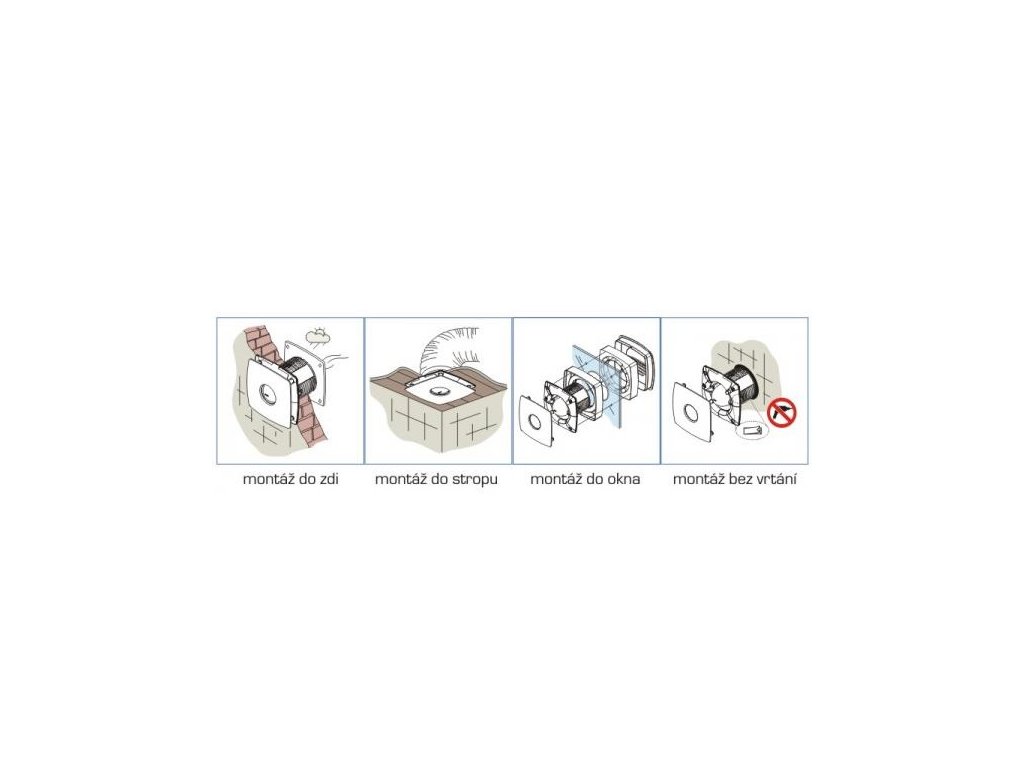

MONTÁŽ:
Ventilátory lze montovat jak na zeď, tak i do stropu. Pro rychlou a snadnou montáž do plastového potrubí lze využít systému QUICK FIX GRIP – rozpěrných pacek, které se pomocí zpředu přístupných šroubů v trubce rozepřou a ventilátor zafixují. Součástí balení jsou i hmoždinky a vruty pro standardní způsob montáže. Ventilátor má pro tento způsob montáže pod čelní deskou čtyři otvory v rozích skříně (zaslepené krytkou).
ZPĚTNÁ KLAPKA:
Všechny modely jsou opatřeny fóliovou zpětnou klapkou pro zabránění pronikání vzduchu z odtahového potrubí zpět do místnosti v době nečinnosti ventilátoru.
REGULACE OTÁČEK:
Provádí se elektronickými nebo transformátorovými regulátory otáček změnou napětí.
HLUK:
Hladina hluku je měřena ve vzdálenosti 2m v ose sání při plném chodu ventilátoru.
ÚDRŽBA:
Čelní desku lze snadno tahem sejmout a opláchnout pod tekoucí vodou.
VÝBAVA:
Modely s označením T jsou vybaveny doběhovým časovačem s nastavením doby doběhu v rozmezí 3-15 min. (červené točítko). Modely s označením H jsou vybaveny vlhkostní automatikou s nastavením požadované úrovně vlhkosti v rozmezí 40–90% rel. vlhkosti (modré točítko) a zároveň obsahují funkci doběhového časovače.
INDIKACE:
Sepnutí spínače je indikováno svitem tří bodů ve vrchlíku ventilátoru. U modelů označených T a H body svítí po dobu přítomnosti fáze na pomocné ovládací svorce.
